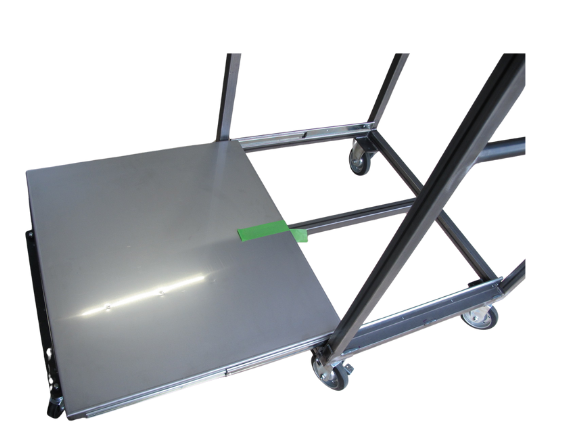

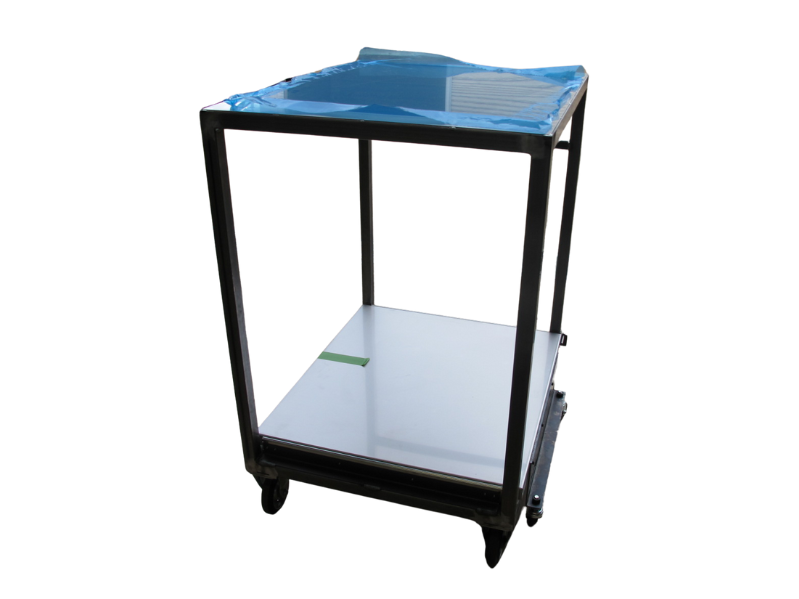

溶接板金加工.comで製作をした大型治工具の社内設備の専用台車です。上下に大型の治工具を収納し工場内の搬送を行う用途で、台車の高さを出し、上下の2面に1台ずつを収納し、下部をスライド形式にすることで取り出しやすいようにしています。

加えて、お客様からコストダウンの相談があったので、主に3点の設計変更をご提案しました。

１つ目は、下段のプレート部の引き出し用の取っ手（市販品）を用途の確認を行い、人の手が入る長穴形状とする提案を行い、不要な購入品を減らすことでコストダウンをおこないました。

2つ目が下段プレートの固定用ロック機構の構造について、下段プレートが飛び出てこないことがクリアされれば問題ないとのことでしたので、構造を簡略化し、長穴と丸棒を組み合わせたロック機構とすることでコストダウンを提案しました。市販品の購入をなくし、簡易的な構造としたことでコストダウンに成功しています。

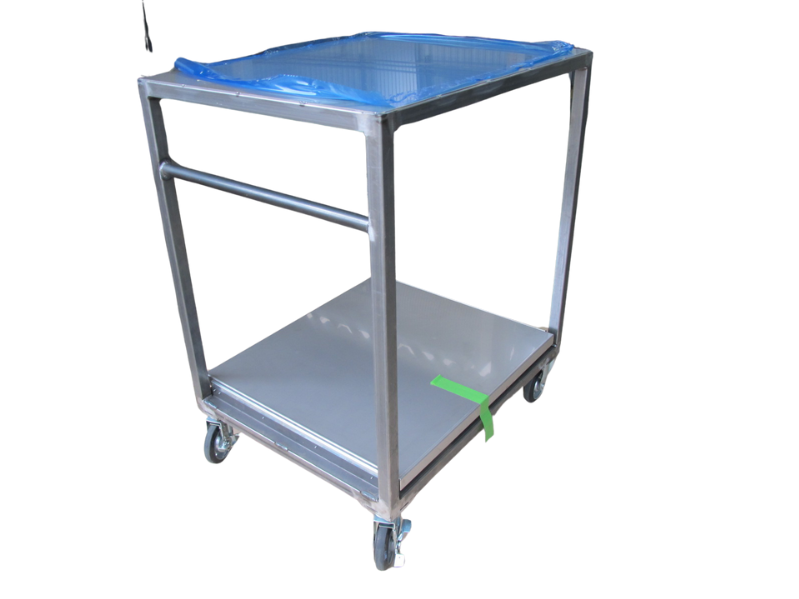

最後に3つ目が、台車を操縦するためのハンドル部分を丸パイプの構造とし、簡易的な構造とすることでコストダウンを実現しました。
